示波器性能相关术语

接下去要讲的一些术语，可能会当你和朋友们讨论示波器性能的时候用到，理解这些术语可以帮助你评估和比较不同型号示波器的性能。

带宽：

带宽是示波器的首要指标，这个指标可以告诉我们示波器能准确测量信号的频率范围。当信号频率到达一定程度后，随着信号频率的增加，示波器准确测量信号的能力会减弱。

示波器的带宽是指在示波器的输入端加正弦波，幅度衰减至-3dB（70.7%）时的频率点就是示波器的带宽。如果我们用100MHz带宽的示波器测量：幅值为1V ，频率为100MHz 的正弦波时，实际得到的幅值会不小于0.707V。

示波器的带宽越高，实际测量也就越精确，当然价格和成本也会更高，那么我们需要多大带宽的示波器才合适呢？一般所测信号最大频率的5倍，就是最合适的带宽。

上升时间：

上升时间是描述示波器可测频率范围的另一种参数。 当您期望测量脉冲和沿时，上升时间可能是更合适考虑的性能参数。 当一个脉冲的上升时间快于示波器标称的上升时间时，该信号将无法被准确测量。

垂直档位：

垂直档位指代示波器纵坐标上每一格的电压值，也表示垂直放大器可以放大微弱信号的程度。通常用mV/div或V/div标识。一般示波器的最小垂直档位为1mV每格。

时基：

时基指代示波器横坐标上每一格的时间。

增益精度和垂直分辨率：

增益精度表示垂直系统衰减或放大信号的精度，通常用的示波器的增益精度在<±2%

垂直分辨率表示示波器模数转换器把输入电压转换成数字值的精度。垂直分辨率用位数表示，比如麦科信的STO系列示波器的垂直分辨率是8位。计算技术可以改善有效分辨率。

增益精度和垂直分辨率的详细讲解，请阅读：示波器的垂直分辨率

采样率：

示波器显示的波形其实都是由一个一个点组成的，采样率就代表了示波器每秒能捕获多少采样点的能力。示波器能捕获的采用点越多，波形就越接近信号本身，越不容易失真。大多数示波器标称的都是其最大采样率。如果你想观察一个长时间的波形，那么示波器的最小采样率就十分重要，因为采样率是基于示波器存储深度（记录长度），随波形记录时长而改变的。

存储深度（记录长度）：

存储深度这个参数说明了示波器一屏幕最多能显示多少个波形点。一些示波器支持调节存储深度的大小。由于示波器能存储的采样点有限，因此在测试的时候，我们必须在波形细节和波形时长之间做出取舍。选择一个短时间的波形，但是能看到更多的波形细节。或选择记录一个长时间的波形，但是可能会导致波形失真。

波形捕获率：

示波器能将信号捕捉，然后通过计算显示在屏幕上。但是捕捉信号和计算显示信号这2个动作是无法同时进行的，也就是说，示波器在计算显示信号的时候，是不会捕获信号的，这部分信号就会丢失，也称之为死区时间。示波器每秒能捕获波形的次数，就是示波器的波形捕获率，用波形/秒（wfms/s）表示。采样率表明了示波器每秒捕获数据点数量的能力，波形捕获速率则是指示波器每秒采集波形的速度有多快。

波形捕获速率高的示波器可以更好地观察信号特点，大幅度提高示波器迅速捕获瞬态异常信号的概率，如抖动、欠幅脉冲、毛刺和跳变误差。

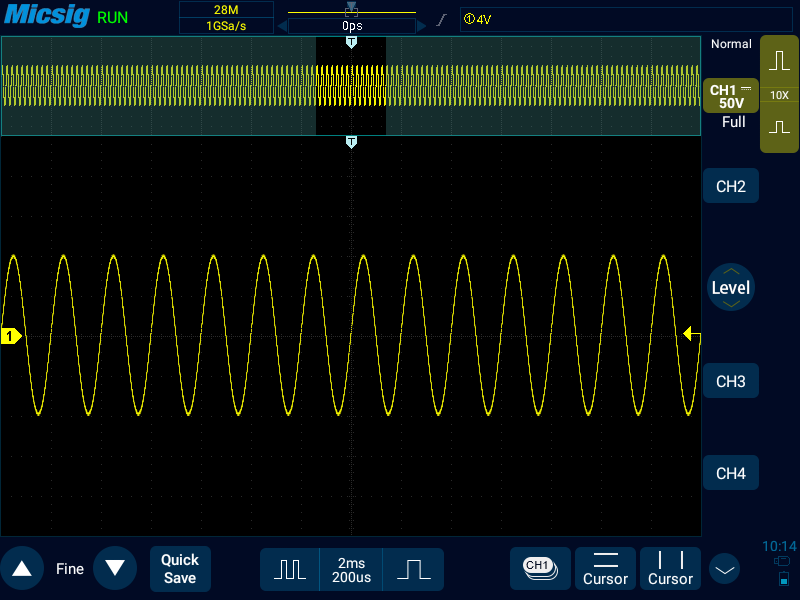

触发：

示波器的触发功能在正确的信号点同步扫描，可以稳定重复的波形或捕获单次波形。通过重复显示输入信号的同一部分，使重复的波形能够稳定地显示在示波器的屏幕上。如果每次扫描都从信号上不同位置开始，屏幕上出现的波形就会非常杂乱，很难观察计算。

没有触发的画面
